アスファルトにも使える接着系アンカー材

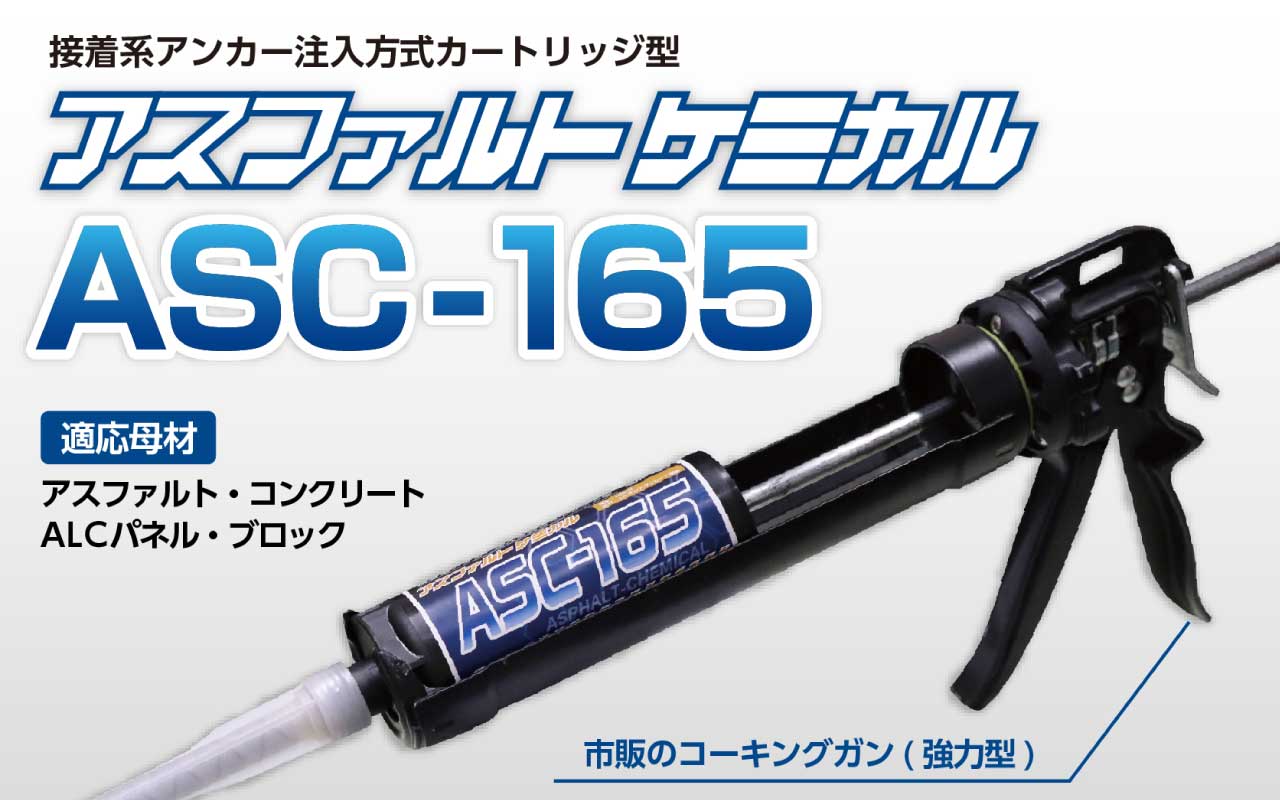

各種母材へのアンカー固定に使用できる、サンコーテクノ社の「アスファルトケミカル ASC-165」。
アスファルトはもちろん、コンクリート・ブロック・ALC パネルにも対応し、防水材の機械固定工法にも便利なカートリッジ式アンカー材です。
防水材の機械固定工法におけるアンカー固定にも最適で、現場での施工性と信頼性を両立したマルチタイプのアンカー材です。
- アスファルトにも施工可能
- 練り混ぜ不要のミキシングノズル式
- 使い切りの小容量タイプ
- 市販のコーキングガン(強力型)で施工可能
主な用途：建築工事 / 付帯設備、機械器具設置、電気・通信設備、その他設備工事
■ 製品仕様
品名：アスファルトケミカル
品番：ASC-165
容量：165ml
主剤：エポキシアクリレート樹脂

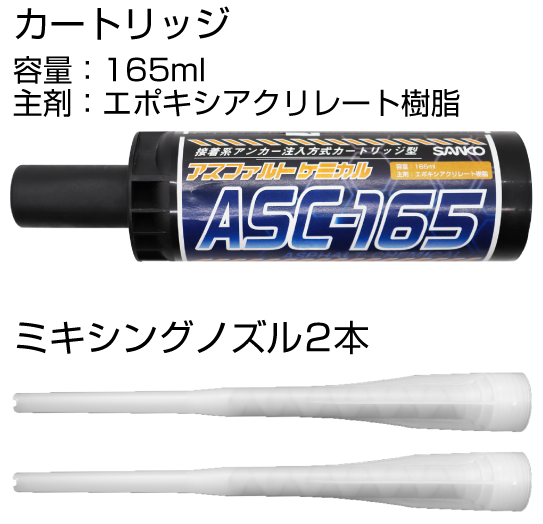

セット内容：
樹脂カートリッジ1本、ミキシングノズル2本
■ 別売品
| 品名 | ミキシングノズル |
| 品番 | ASC-NZL |
| 内容 | ミキシングノズル4本 |
| 標準価格（税抜） | 2,000円 |
■ 対応母材
- アスファルト（密粒度アスファルト 50mm 以上）
- コンクリート（Fc=21N/mm²）
- ALC パネル
- ブロック
■ 施工仕様
アスファルト
※単位：mm / ml / 本
| ボルト呼び | 穿孔径 | 穿孔深さ | 必要注入量※1 | 施工可能本数※2 |
|---|---|---|---|---|
| M8 | 13.0 | 70 | 8.1 | 16 |
| M10 | 15.0 | 70 | 10.0 | 13 |
| M12 | 17.0 | 70 | 12.0 | 11 |
| M16 | 20.5 | 70 | 14.6 | 9 |
※1 必要注入量は20%割増を含む
※2 施工可能本数は目安です
〇 密粒度アスファルト、厚さ50mm以上で使用してください
コンクリート
| ボルト呼び | 穿孔径 | 穿孔深さ | 必要注入量※1 | 施工可能本数※2 |
|---|---|---|---|---|
| M8 | 9.0 | 50 | 1.7 | 79 |
| M10 | 12.0 | 60 | 4.0 | 33 |
| M12 | 14.0 | 70 | 5.9 | 22 |
| M16 | 18.0 | 100 | 11.7 | 11 |
■ 強度表（最大引張荷重）
※単位：kN
| ボルト呼び | アスファルト20℃ | 40℃ | 60℃ | コンクリート※ |
|---|---|---|---|---|
| M8 | 8.6 | 3.5 | 0.6 | 18.8 |
| M10 | 11.5 | 3.6 | 0.7 | 28.5 |
| M12 | 13.5 | 3.7 | 0.7 | 36.6 |
| M16 | 16.6 | 4.6 | 0.8 | 68.4 |
※コンクリート設計基準強度 Fc=21N/mm²
■ 可使・硬化時間の目安
| 温度 | -5℃ | 0℃ | 5℃ | 10℃ | 20℃ | 30℃※ |
|---|---|---|---|---|---|---|
| 可使時間 | 1.5時間 | 45分 | 30分 | 10分 | 5分 | 30秒 |
| 硬化時間 | 24時間 | 12時間 | 5時間 | 3時間 | 1時間 | 40分 |
※30℃以上や直射日光下では急速に硬化します
■ 施工方法（要点）
- 清掃
切粉除去＋ブラシがけ（アスファルトはブラシ不要） - ボルトマーキング
挿入深さを確認 - 樹脂注入
最初の3〜4回は捨てショットを行う - ボルト挿入
ボルトを回しながらマーキング位置まで挿入
→ 硬化養生後に取付する
