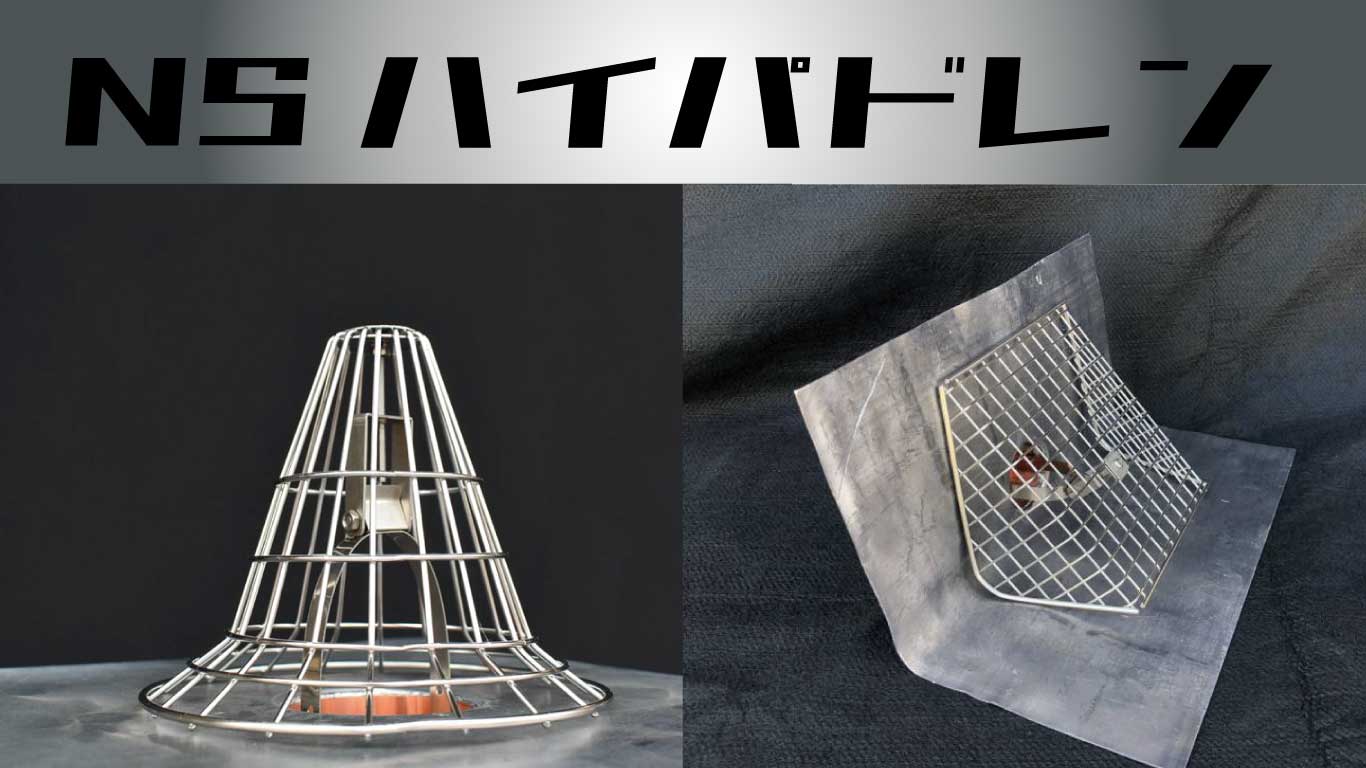

NSハイパドレン

非挿入型固定方式＋飛散防止機構を備えた新世代の改修ドレン

屋上・バルコニー防水の改修工事において、ドレンの詰まりやキャップ飛散は漏水リスクの大きな要因です。今回ご紹介する 「NSハイパドレン」 は、従来の弱点を徹底的に改善した“新標準”の改修ドレンです。施工性・耐久性・排水性能のすべてを高めた、非常に完成度の高い製品です。

NSハイパドレンの特長

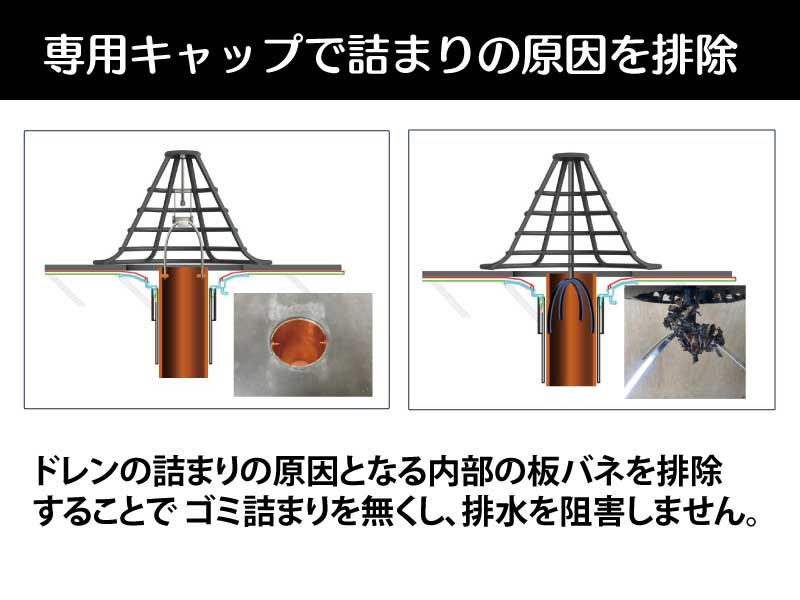

非挿入型固定方式でゴミ詰まりを防止

従来の「内部挿入型固定方式」では、排水管内部に板バネが入り、ゴミが絡みやすい構造でした。
NSハイパドレンは、排水管内部に固定部材が入らない「非挿入型（外部固定）方式」を採用。
「排水の流れを妨げずゴミが詰まりにくい構造でメンテナンスも容易」
排水性能の低下を防ぎ、長期的な安定稼働に貢献します。

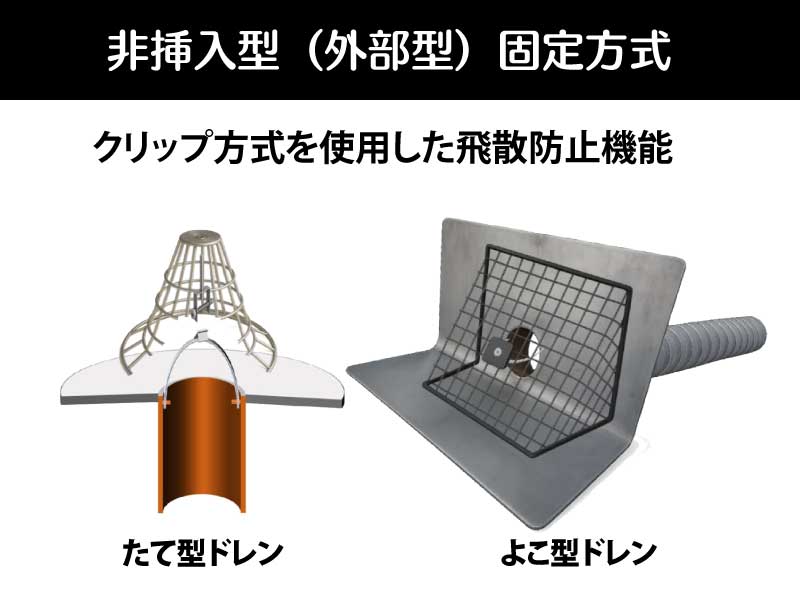

クリップ式の飛散防止機構

強風時の負圧によるドレンキャップの抜けを防ぐため、クリップ式固定金具を採用。
外部固定金具にワンタッチで装着でき、確実な飛散防止性能を発揮します。
「強風時に繰り返される負圧によるドレンキャップの抜けを防止」
さらに、キャップ自体の空隙率が高く、風圧を逃がす構造になっています。

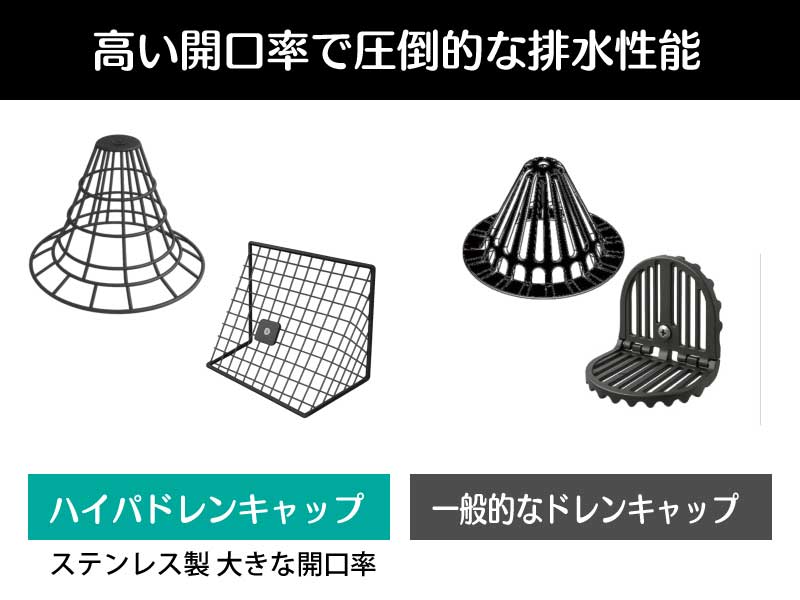

空隙率87%のキャップによる高い排水性能

ステンレス製ドレンキャップは 空隙率87% を確保。
アルミダイキャストや鋳鉄製キャップと比較して、圧倒的な排水性能を発揮します。
「空隙率87%のステンレス製ドレンキャップは…圧倒的な排水性能を発揮」
枯葉などが堆積しても排水しやすい円錐形状もポイントです。

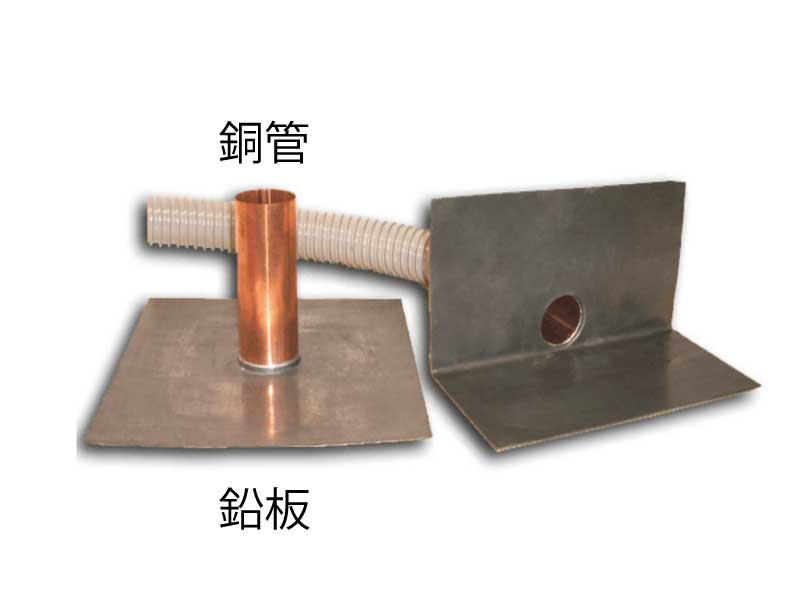

銅×鉛のハイブリッド構成

水の流れる筒部は銅製で、異種金属接触腐食に強く、酸性雨にも高耐久。
鍔部は鉛製で下地になじみやすく、施工性に優れています。
「筒部は銅製…鍔部は鉛製なので下地形状に馴染み易く施工性に優れています」

製品ラインナップ

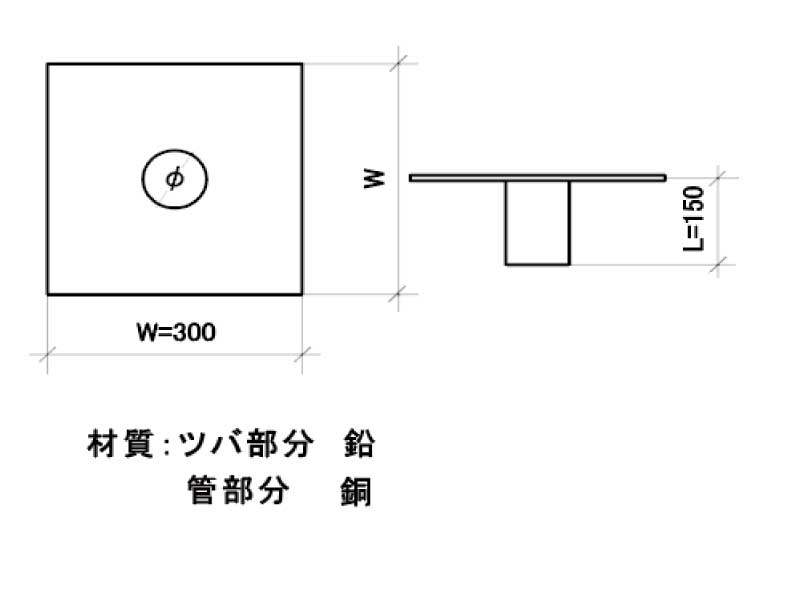

● 縦型ドレン（30〜120Φ）

2個入り／箱（キャップ中サイズ2個同梱）

品番	呼び径	外径Φ	内径Φ
HDタテ30	30Φ	28.0	27.2
HDタテ40	40Φ	38.0	37.2
HDタテ50	50Φ	48.0	47.2

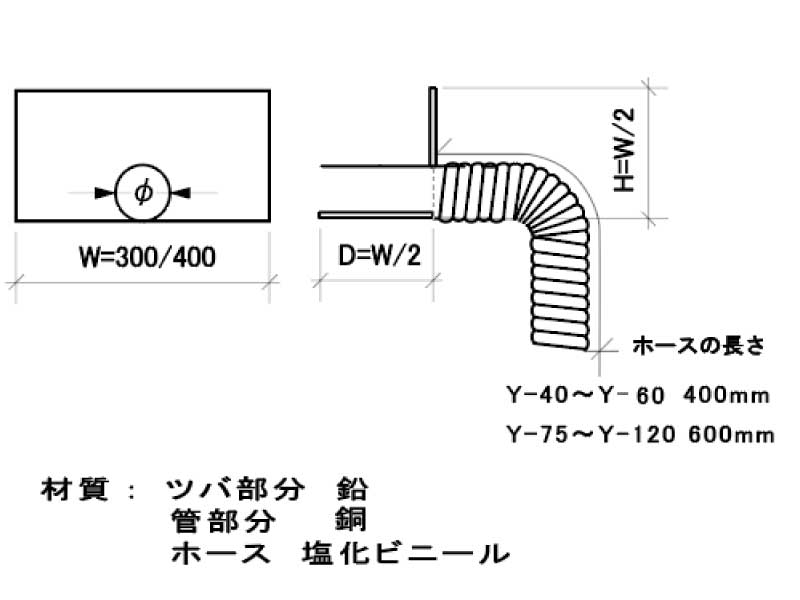

● 横型ドレン（40〜120Φ）

品番	呼び径	外径Φ	内径Φ	ホース長
HDヨコ40	40Φ	38.6	32.4	400
HDヨコ50	50Φ	44.5	37.3	400
HDヨコ60	60Φ	59.8	50.6	400
HDヨコ75	75Φ	71.6	62.4	600
HDヨコ90	90Φ	86.4	76.4	600
HDヨコ100	100Φ	99.5	88.9	600
HDヨコ120	120Φ	112.2	101.6	600

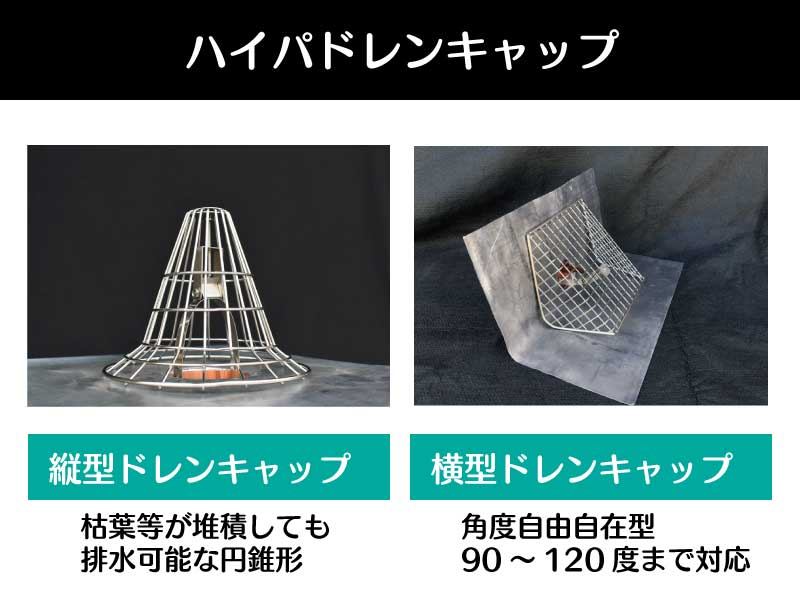

NSハイパドレンキャップ（縦型・横型）

● 汎用サイズ

• HDCタテ中（30〜120Φ）
• HDCヨコ中（40〜120Φ）

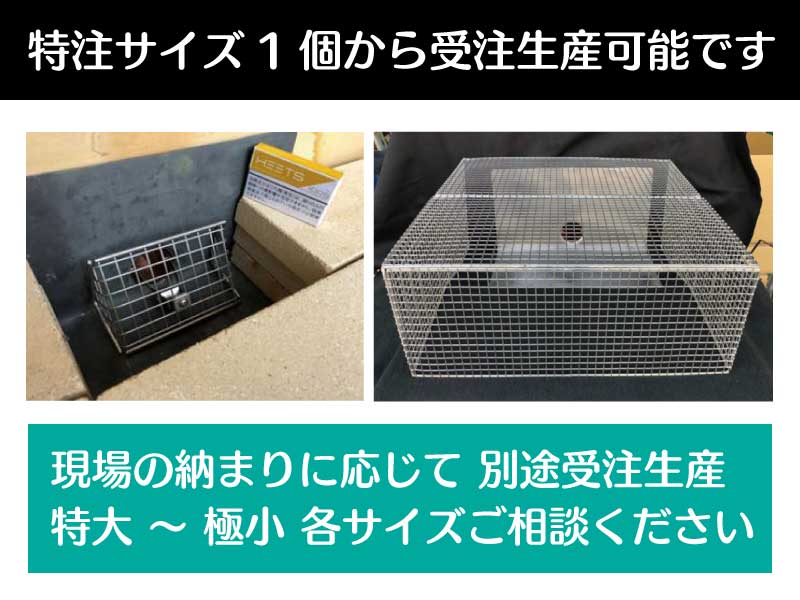

● ドレンキャップは小サイズ・大サイズ 受注生産可能です

汎用サイズ以外でも、現場の納まりに応じて受注生産対応可能です。
縦型　高さ・底面の直系
横型　幅・奥行・高さ
箱型　幅・奥行・高さ
現場での納まりに応じたサイズを選定して下さい

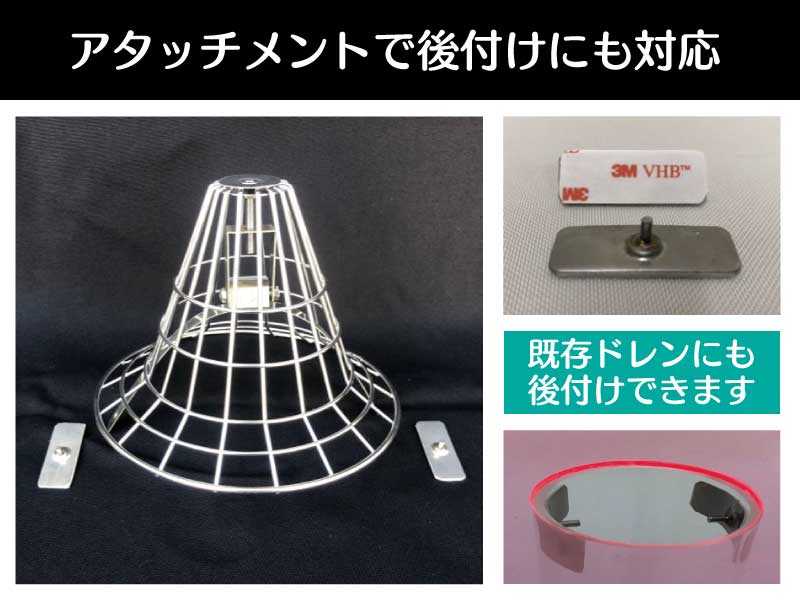

従来型ドレンにも後付け可能

専用アタッチメントを使用することで、既存の改修ドレンにも取り付けできます。

NSハイパドレンは、

• ゴミ詰まりしにくい構造
• 強風でも飛散しにくい安全性
• 高い排水性能
• 施工性に優れたハイブリッド構造
  を兼ね備えた、改修ドレンの新しいスタンダードです。

防水改修工事の品質向上に大きく貢献する製品として、ぜひご検討ください。
